Umbau und Sanierung richtig planen: Moderne Methoden für exakte Gebäudedaten

Von: - Planungswelten,

Wer ein Haus baut, blickt meist auf einen sauberen, digitalen Plan. Doch bei einer Sanierung oder einem Umbau, trifft man oft auf eine ganz andere Realität: vergilbte Papierpläne aus den 60er Jahren, handschriftliche Nachträge oder es finden sich gar keine Unterlagen. Dabei ist ein präzises Aufmaß das Fundament jeder wirtschaftlichen und ästhetischen Planung. Warum entscheiden exakte Daten über Erfolg oder Misserfolg Ihres Projekts und welche modernen Methoden nutzen Profis heute, um Gebäude zu „durchleuchten“?

Im Hintergrund sieht man den gezeichneten Bauplan eines Hauses. eine Person hält ihr Handy drauf und auf dem Bildschirm erscheint das Bild des Hauses.
© 3D rendering of a hand draw architecture project with a tablet showing the finished house

©Istock

Neubau vs. Sanierung: Ein deutlicher Unterschied bei der Datenerfassung

Die Anforderungen an die Datenerfassung unterscheiden sich grundlegend, je nachdem, ob es sich um einen Neubau handelt, oder man im Bestand arbeitet.

Datenerfassung beim Neubau

Beim Neubau folgt die Realität dem Plan. Die Daten entstehen am Computer (CAD) und werden auf die Baustelle übertragen. Hier geht es vor allem um die Absteckung (Positionierung auf dem Grundstück) und die kontinuierliche Baukontrolle, um sicherzustellen, dass die Ausführung exakt der Planung entspricht.

Je genauer die Datengrundlage hier aussieht, umso präziser können weitere Schritte – etwa bei der Planung des Innenausbaus erfolgen. Die Maße können dazu in weitere Planungstools übertragen werden.

Datenerfassung beim Sanierungsprojekt

Hier ist es genau umgekehrt: Der Plan muss der Realität folgen. Man spricht vom verformungsgetreuen Aufmaß. Historische Gebäude sind selten rechtwinklig; Wände sind schief, Decken hängen durch und Nischen haben unregelmäßige Maße. Ein einfaches Maßband stößt hier schnell an seine Grenzen. Moderne Methoden müssen diese Unregelmäßigkeiten erfassen, damit die neuen Bauteile später millimetergenau passen.

Moderne Methoden: Von der Punktwolke zum digitalen Zwilling

Die Digitalisierung hat die Vermessung revolutioniert. Wo früher zwei Personen Stunden mit Bandmaß und Laserdistanzmesser verbrachten, kommen heute High-Tech-Lösungen zum Einsatz.

1. Photogrammetrie und Drohnen

Für die Erfassung von Dachlandschaften oder schwer zugänglichen Fassaden sind Drohnen ideal. Aus einer Vielzahl von hochauflösenden Fotos berechnet eine Software ein dreidimensionales Modell. Diese Methode ist schnell und liefert beeindruckende visuelle Daten, stößt aber bei der Millimeter-Präzision im Innenraum oft an Grenzen.

2. 3D-Laserscanning – Der Goldstandard im Bestand

Das 3D-Laserscanning gilt aktuell als die effizienteste und präziseste Methode für Umbauprojekte. Ein Scanner sendet Laserstrahlen in alle Richtungen aus und erfasst Millionen von Messpunkten pro Sekunde. Das Ergebnis ist eine sogenannte Punktwolke – ein exaktes digitales Abbild der Realität, das selbst kleinste Verformungen von Wänden oder Decken dokumentiert. Architekten können in diesem Modell virtuell arbeiten und Grundrisse oder Schnitte an jeder beliebigen Stelle generieren, ohne das Gebäude erneut betreten zu müssen.

3. BIM (Building Information Modeling)

Die erfassten Daten (z. B. aus dem Laserscan) fließen heute immer häufiger in ein BIM-Modell ein. Dabei handelt es sich nicht nur um eine geometrische Darstellung, sondern um ein intelligentes Datenbankmodell. Jedes Bauteil, vom Fenster bis zum Heizungsrohr, enthält Informationen zu Material, Kosten und Wartungsintervallen. Für Sanierungen bedeutet das: Der digitale Zwilling des Altbaus erlaubt es, Sanierungsvarianten vorab am Computer zu simulieren.

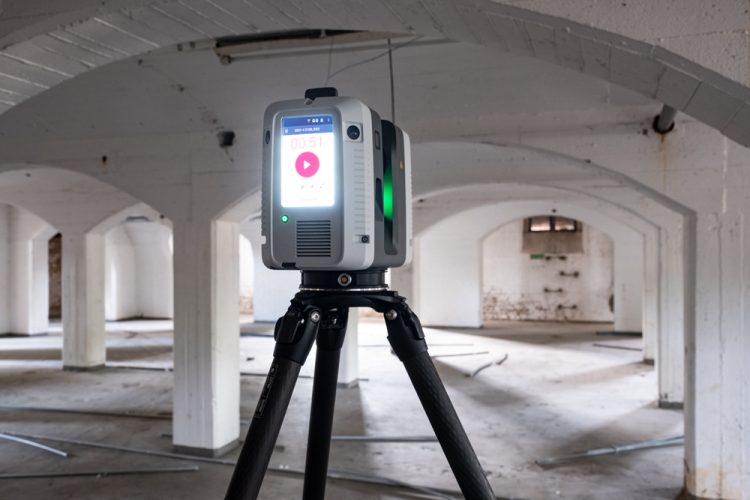

Laserscanning in einem Rohbau
©buck-vermessung.de
Animiertes Bild einer Gebäudezeichnung
©Wohnen und bauen

Warum exakte Gebäudedaten die halbe Miete sind

Egal ob energetische Sanierung, Dachausbau oder eine komplette Grundrissänderung: Jede Fehlplanung am Anfang potenziert sich im Verlauf der Bauphase. Genaue Daten sind nicht nur eine nette Beigabe, sondern eine Versicherung gegen unvorhergesehene Kosten.

Die Folgen falscher Daten

Wenn die Planung auf fehlerhaften Maßen basiert, drohen handfeste Probleme:

  • Kostenexplosion: Bauteile wie Fenster oder Treppen werden häufig maßgefertigt. Passen sie vor Ort nicht, entstehen teure Verzögerungen und Materialausschuss.
  • Statische Risiken: Werden Wandstärken oder Deckenauflager falsch eingeschätzt, kann dies die Stabilität des gesamten Gebäudes gefährden.
  • Rechtliche Konflikte: Abstandsflächen und Wohnflächenberechnungen müssen auf den Zentimeter genau stimmen, um Ärger mit dem Bauamt oder bei einem späteren Verkauf zu vermeiden.
  • Zeitverzug: Wenn Handwerker auf der Baustelle feststellen, dass der Plan nicht zur Realität passt, steht die Baustelle still, während umgeplant wird.

Erst messen, dann hämmern

Wer bei der Bestandsaufnahme spart, zahlt später oft drauf. Moderne Methoden wie das 3D-Laserscanning bieten eine Sicherheit, die mit konventionellen Methoden kaum erreichbar ist. Sie bilden die Brücke zwischen dem historischen Charme eines Altbaus und der Präzision moderner Fertigungstechnik. Für Bauherren bedeutet das: Weniger Stress, mehr Kostensicherheit und ein Ergebnis, das auf den Millimeter genau überzeugt.
